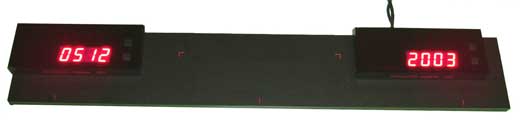

DOKUMATOR®- Bildzähler DBZ2
Der Bildzähler ist für Mikrofilm-Aufnahmegeräte bestimmt, insbesondere für 35 mm Kameras, die zur Verfilmung von Archivgut eingesetzt werden. Er kann aufgrund seiner technischen Daten an fast alle Geräte, unabhängig vom Hersteller, angeschlossen werden. Der Bildzähler hat die Aufgabe, zwei Nummern sowie 3 Informationsfelder in das Filmbild einzubelichten. Die beiden Nummern können unterschiedliche Zählaufgaben realisieren. Auf die Informationsfelder können maschinen- oder handgeschriebene Informationen aufgelegt und befestigt werden, die im Filmbild abgebildet werden.
Der Bildzähler bietet:
- Jeder Zähler enthält einen Computer, der die Steuerfunktionen für Zähl- und Einstellmodus realisiert.
- Im Zählmodus erhöht der Zählimpuls die angezeigte Zahl um 1. Im Einstellmodus kann die angezeigte Zahl voreingestellt und auch rückgesetzt werden.
- Nach 4 s ohne Betätigung kehrt der Zähler vom Einstellmodus automatisch in den Zählmodus zurück.
- Das Gerät hat kein separates Netzteil.
- Beim Ausschalten des Bildzählers oder bei Netzausfall bleibt die letzte Nummer gespeichert.
- Das Gehäuse hat gerade Formen für eine einfache Reinigung und matte Außenflächen für reflexfreien Betrieb.
- Das Fußteil ist rutschfest, so daß ein einfaches Aufsetzen des Bildzählers auf die Aufnahmeplatte genügt. Bei schräg öffnenden Andruckplatten können zusätzlich Haftsauger zur Lagesicherung eingesetzt werden.
- Die Helligkeit der Leuchtziffern ist so gewählt, daß bei verschiedenen Belichtungszeiten ohne Verstellen der Helligkeit eine gut lesbare Abbildung der Nummer im Filmbild entsteht.
Technische Daten:
| Anzeige: | 4 stellige Leuchtziffern Höhe 14 mm |
| Zählimpuls: | 5 ... 12 V oder potentialfreier Schließer > 20 ms |
| Abmessungen: | B 181 x T 51 x H 25 mm |
| Anschlußwerte: | 110 V / 230 V AC, max. 6 W |
| Masse: | 1030 g |
